AE-x3A2系列SINEWAVE高頻壓控晶體振蕩器(VCXO)

發布時間:2025-03-24 15:47:48     瀏覽:62

AE-x3A2系列SINEWAVE高頻壓控晶體振蕩器(VCXO)是一款高性能產品,配備CMOS/LVCMOS輸出特性。其亮點在于出色的低相位噪聲表現、卓越的高頻率穩定性以及寬泛的頻率覆蓋范圍,完全能夠適應復雜多變的電子系統需求。憑借這些杰出的性能特點和廣泛的適用性,AE-x3A2系列SINEWAVE高頻VCXO在通信、雷達探測以及測試測量等多個關鍵領域展現出了顯著的優勢。


技術規格

電氣參數:

標稱頻率:12MHz~250MHz

供電電壓:3.3V5.0V

工作電流:在3.3V供電、100MHz頻率下,無負載時為60~160mA

輸出邏輯類型:正弦波,內部AC耦合,負載為45~55Ω

諧波失真:-25dBc

輸出功率:在50Ω負載、5V供電下為7~10dBm;在3.3V供電下為5~7dBm

抖動:12kHz~20MHz積分RMS抖動為0.1~0.15ps100Hz~80kHz積分RMS抖動為0.5ps50kHz~80MHz積分RMS抖動為0.2ps

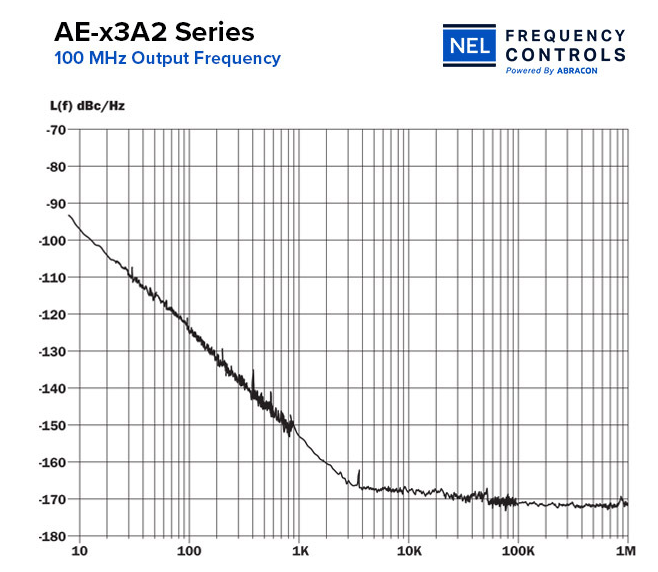

相位噪聲:在100MHz3.3V供電、32ppm APR下,@10Hz-85dBc/Hz@100Hz-115dBc/Hz@1kHz-145dBc/Hz@10kHz-168dBc/Hz@100kHz-171dBc/Hz@>1MHz-172dBc/Hz

頻率穩定性:通常不單獨指定,APR已包含穩定性。

控制電壓范圍:0V~Vcc

絕對調諧范圍:10ppm20ppm32ppm50ppm100ppm等。

輸入阻抗:在Fmod<100kHz時為50kΩ

調制帶寬:在Vc=Vcc/2時,-3dB帶寬為20kHz

機械參數:

尺寸:17.4×14.38×6.38mm

封裝類型:8引腳SMD封裝。

工作溫度范圍:

根據型號不同,有0~50℃0~70℃-20~70℃-40~85℃等不同溫度范圍可供選擇。

AE-X3A2XX-X的型號命名規則如下:

AE-X3A2:表示該系列。

XX:表示工作電壓和溫度范圍等參數。

X:表示絕對調諧范圍。

FREQ:表示頻率。

深圳市立維創展科技有限公司授權代理銷售NEL Frequency Controls產品,主要提供VCXOTCXOOCXOMOCXOSynthesizer等元件產品,以其絕佳的精度和相噪特性,倍受全球高端客戶認可,目前廣泛應用于航天航空、衛星通信、遙感遙測等場合。歡迎咨詢。



Series

Package

Frequency
Range

Voltage

Output

Widest
Temp Range

Absolute
Pull Range

Phase Jitter

AE-x3A2

17x14 8-SMD

12-250 MHz

3.3V, or 5V

Sine Wave

-40°C ~ 85°C

10ppm to
100ppm options

0.15ps
