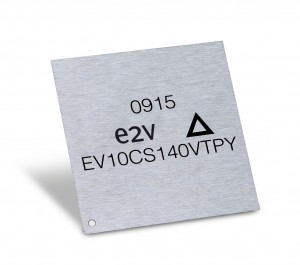

?EV10CS140高速ADC系列配套芯片E2V
發布時間:2024-11-01 16:56:00 瀏覽:349
EV10CC140是個單片高速解復用器,適用于根據可選擇的4或2占比(根據交融2個DMUX能夠實現1:8的比率)減少高至3Gsps確保速率的10位數據通道。
EV10CC140是款配套芯片,致力于與E2V的全部高速度ADC相互配合,能夠在大多數頻率范圍和溫度范圍內追蹤ADC的輸出采樣率。
主要得益于LVDS緩沖器,EV10CC140能夠輕松與標準高速度FPGA(100Ω差分端接)連接。
EV10CS140的管腳和占用面積與e2v的AT84CS001 DMUX相似。選擇這種低能耗DMUX無需重新規劃。
主要特點
?高速度ADC系列配套集成ic
?10位數據
?同時模式的額外第11位(實例:適用于范圍外位)
?交疊或同時的數據傳遞
?可以選擇1:4或1:2解復用數字LVDS輸出
?功能損耗:
–2.20 W,DMUX比為1:4
–1:2 DMUX比下為1.95 W
?開關電源:VCCD=3.3V(數字),VPLUSD=2.5V(輸出)
一般特征
?LVDS兼容差分數據和時鐘輸入(100Ω端接)
?LVDS兼容差分數據和數據就緒輸出
?輸出時鐘可選擇的移動邊沿:
–僅上升:DR模式
–上升和下降:DR/2模式
?CLK/2模式的時鐘輸入(上升沿和下降沿有效)
?校驗板數據幀制作器(BIST)
?電源開關(睡眠模式)
?EBGA240(增強型球柵陣列)封裝
?輸入時鐘線路延遲的調節
–補償數據源和時鐘線路誤差和偏移
–調諧后,安裝在全頻率范圍和特定溫度范圍內有效
篩選
?環境溫度
–工業“V”級:-40°C
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
