Pico便攜示波器在高壓監測體系中的應用方法
發布時間：2020-03-20 12:57:55 瀏覽：1835

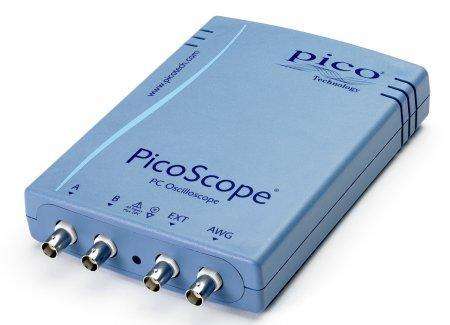

高壓線纜的局放（部分放電暫態對地電壓）是電力體系里邊的一個頭疼問題，尤其在高空輸電網接頭轉化的方位。Techimp公司在給歐洲電網運營商TenneT供貨的PCMONS便是一套接連監測、局放事情的體系。其間的核心組件便是Pico示波器，每套子體系都包含2臺高采樣率的PicoScope6000系列示波器用于記載高頻瞬態波形，以及6臺PicoScope4824八通道示波器用于記載多路傳感器信號。PicoScope的SDK開發庫支持使得整套體系的軟件能夠無縫運行。
Techimp是全球電氣設備故障診斷的領先品牌，最近它們給TenneT供貨了一套PCMONS體系（電源銜接監測體系），TeneT是歐洲大牌的電網運營商。PicoScope作為一個部件集成在這套體系里。
高壓線纜的局放是電力體系里邊的一個頭疼問題，尤其在高空輸電網接頭轉化的方位。所以TenneT才會訂購一套Techimp 的PCMONS體系，用在他們的Randstad Noordring 項目里邊。PCMONS體系會永久接連地進行監測，捕獲一切超過幅度閾值的暫態波形。每次局放發作的時候，它能一次性一起抓取一切參數，對應時刻戳的精度能夠達到100ns，以便于和其他體系捕獲的事情在時刻上彼此關聯。
裝置這套體系是為了搜集數據，了解傳輸線路或高空輸電網的體現，確認局放機制的數學模型是否準確，而且得到一個體系的老化指征，在局放不時發作的情況下能夠判斷剩余的壽數。
PCMONS體系裝置在荷蘭北部超過40公里的高壓電網上，經過8個單元分配給13個區域和4個變電所。它的根本組成就這樣的：前端傳感器，銜接到機柜中裝置的放大器，比克科技的捕獲設備以及一套觸發邏輯。一切的機柜分別經過光纜銜接到一臺服務器主機，它擔任集中分配觸發信號，各個機柜收集到的數據再傳回主機。服務器主機除了存儲數據還有一套專門的人機接口用于顯示和分析，叫做Techimp TiSCADA
PCMONS體系擔任捕獲，處理，打包并呈現和電力銜接相關的信息，用戶能夠使用它全套的功用。不論是接連的仍是脈沖信號，電壓仍是電流，包括部分放電過程的波形都會被存儲下來。
每個輸入通道都能夠獨立調理觸發閾值，超過這個閾值，就會開始捕獲。一個供電單元里只需有1個傳感器監測到符合要求的特征事情，就會觸發并測量整個單元里邊的一切參數。每個輸入觸發電平都能夠在0到最大輸入電壓之間調理，經過人機交互界面或許遠程操控就能夠操作。
每次觸發之后，一切輸入頻率小于1MHz的信號都會記載1s時刻。而一切頻率大于1MHz的信號記載20ms。
以下每個參數都經過PicoScope示波器來記載，用到的有PicoScope 6000系列的3個通道收集500MHz信號，以及PicoScope 4824的7個通道收集1MHz信號，剩余的1個通道作為觸發輸入。PicoScope在將尺度小、精度高、帶寬高、界面友好等等特色完美地結合在了一起。
人機交互接口根據Techimp的TiSCADA軟件，能夠讓客戶操控整個體系，看到波形和反常的事情記載，而且與發作地址相關聯。
一切的波形都以反常事情作為索引，每次收集的事情都記載下來它的發作時刻和一個歸一化數值，這個數值能夠簡略的描繪波形的特征，一切事情銜接起來能夠看到一條趨勢曲線，點開每個點就能夠檢查詳細的事情對應的波形、參數和發作方位。
事情還能夠依照區位來檢查，從地理信息圖上直接瀏覽或許在檢查反常事情在整個輸電線上的分布。
