HMC572LC5/HMC572LC5TR雷達系統MMIC I/Q下變頻器 ADI現貨

發布時間：2018-07-03 13:48:22 瀏覽：1766

HMC572LC5是一款緊湊型GaAs MMIC I/Q下變頻器，采用符合RoHS標準的無引腳SMT封裝。該器件在整個頻段范圍內提供8 dB的小信號轉換增益、3.5 dB的噪聲系數和18 dB的鏡像抑制性能。 HMC572LC5采用LNA，后接由x2有源倍頻器驅動的鏡像抑制混頻器。

該鏡像抑制混頻器使得LNA之后無需使用濾波器，并可消除鏡像頻率下的熱噪聲。它具有I和Q混頻器輸出，所需外部90°混合型器件用于選擇所需邊帶。立維創展 ADI現貨 HMC572LC5為混合型鏡像抑制混頻器下變頻器組件的小型替代器件，它無需線焊，可以使用表貼制造技術。

品牌	型號	描述	貨期	庫存
ADI	HMC572LC5 HMC572LC5TR	I/Q接收機，采用SMT封裝，24 - 28 GHz	現貨	156

應用

點對點
點對多點無線電
軍用雷達、EW和ELINT

衛星通信

HMC572LC5優勢和特點

轉換增益： 8 dB
鏡像抑制： 18 dB
2 LO至RF隔離： 35 dB
噪聲系數： 3.5 dB

輸入IP3： +5 dBm
符合RoHS標準5x5 mm SMT封裝

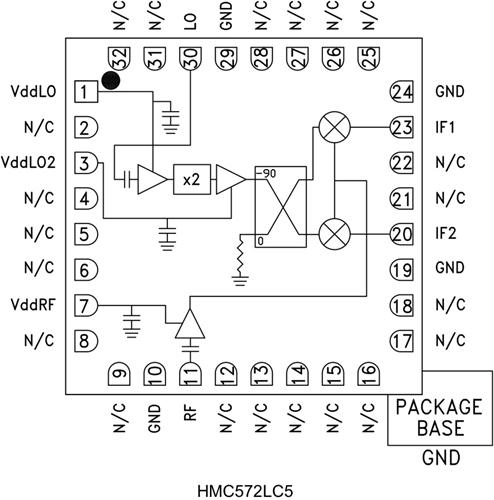

HMC572LC5結構圖
