HMC8191LC4/HMC8191LC4TR無源混頻器芯片 ADI現貨代理商

發布時間:2018-07-02 11:48:52     瀏覽:2165

HMC8191是一款無源、寬帶I/Q單芯片微波集成電路(MMIC)混頻器,可用作接收器鏡像抑制混頻器或發射器單邊帶上變頻器。HMC8191具有6 GHz至26.5 GHz的射頻(RF)和本振(LO)范圍以及DC至5 GHz的中頻(IF)帶寬,非常適合需要寬頻率范圍、出色RF性能、簡單設計以及更少元件和小尺寸印刷電路板(PCB)的應用。單個HMC8191可取代設計中的多個窄帶混頻器。


HMC8191的固有I/Q架構具有出色的鏡像抑制能力,因此無需進行成本高昂的干擾邊帶濾波。該混頻器還提供出色的LO至RF和LO至IF隔離性能,并降低了LO泄漏的影響以確保信號完整性。


作為一款無源混頻器,HMC8191無需任何直流電源。相比有源混頻器,它提供較低的噪聲指數,從而確保針對高性能和精密應用具有出色的動態范圍。


HMC8191采用砷化鎵(GaAs)金屬半導體場效應晶體管(MESFET)工藝制造,使用ADI公司的混頻器單元和90度混合器件。 HMC8191提供緊湊型、4 mm × 4 mm、24引腳無鉛芯片載體(LCC)封裝,工作溫度范圍為?40°C至+85°C。HMC8191評估板還可通過ADI網站獲得。


品牌 型號 描述 貨期 庫存
ADI HMC8191LC4
HMC8191LC4TR
6 GHz至26.5 GHz、寬帶I/Q混頻器 現貨 221


HMC8191LC4應用

  • 測試與測量儀器儀表
  • 軍事、航空航天和防務應用


  • 微波點對點基站


HMC8191LC4優勢和特點

  • 無源寬帶I/Q混頻器
  • RF和LO范圍:6 GHz至26.5 GHz
  • 寬IF帶寬:DC至5 GHz
  • 單端RF、LO和IF
  • 轉換損耗:9 dB(典型值)
  • 鏡像抑制:25 dBc(典型值)
  • 單邊帶噪聲指數:9 dB(典型值)
  • 輸入IP3(下變頻器):24 dBm(典型值)
  • 輸入P1dB壓縮點(下變頻器):15 dBm(典型值)
  • 輸入IP2:55 dBm(典型值)
  • LO至RF隔離:40 dB(典型值)
  • LO至IF隔離:40 dB(典型值)
  • RF至IF隔離:20 dB(典型值)
  • 幅度平衡:±0.5 dB(典型值)
  • 相位平衡(下變頻器):±5°(典型值)
  • RF回波損耗:15 dB(典型值)
  • LO回波損耗:15 dB(典型值)
  • IF回波損耗:15 dB(典型值)
  • 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

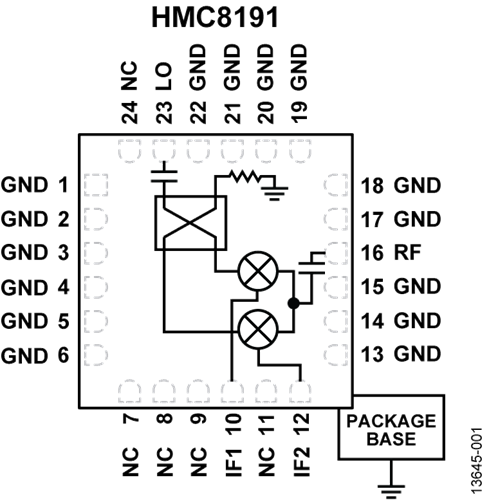

HMC8191LC4結構圖
